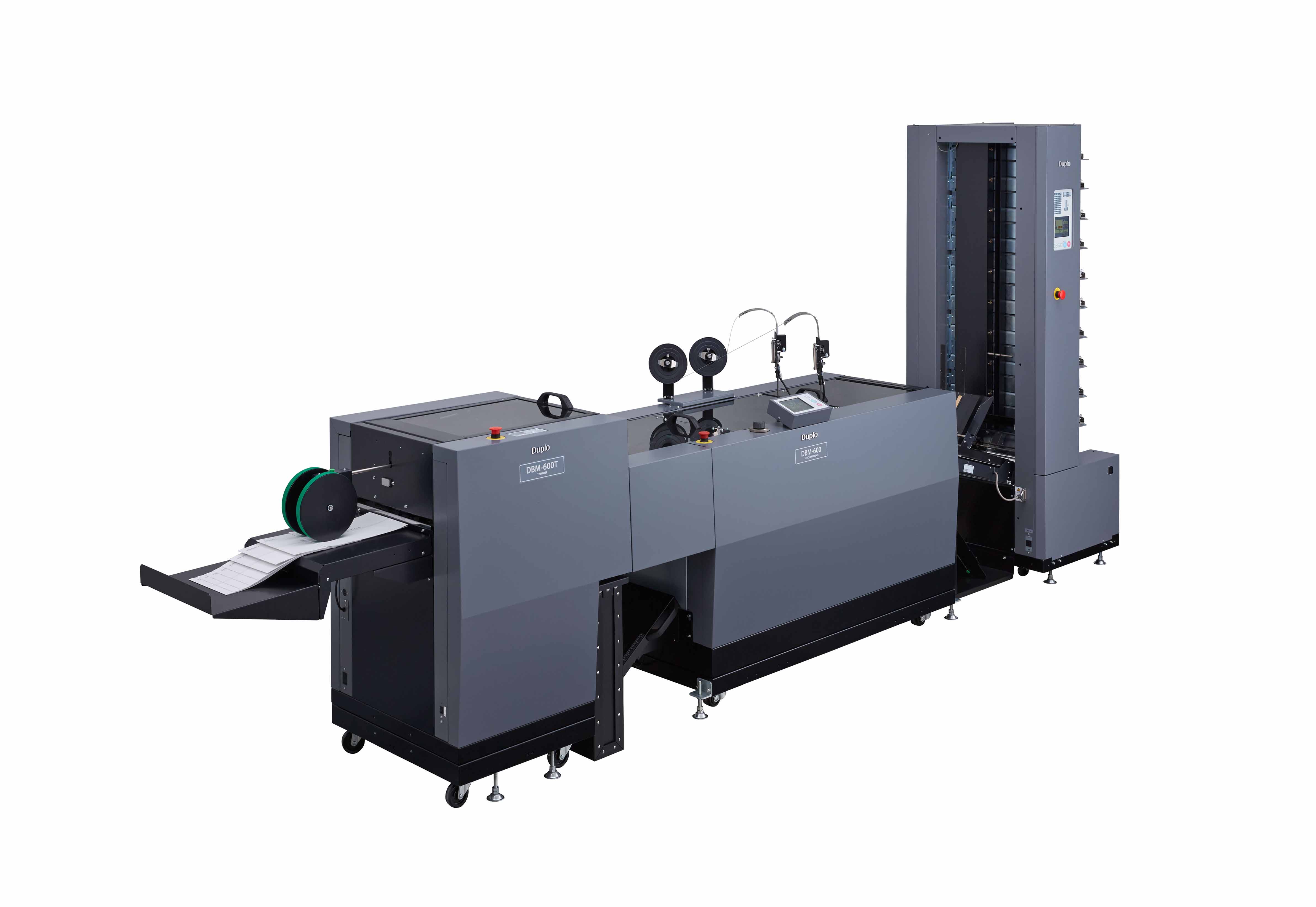

DINGA 顶佳数码DBM 600i 配订折切联动系统

全自动装订,便携的PC控制器以及智能纸张递送,一小时可处理高达9200份小册子,灵活处理不同版本文件。

智能自动

高效精准的鞍式装订系统

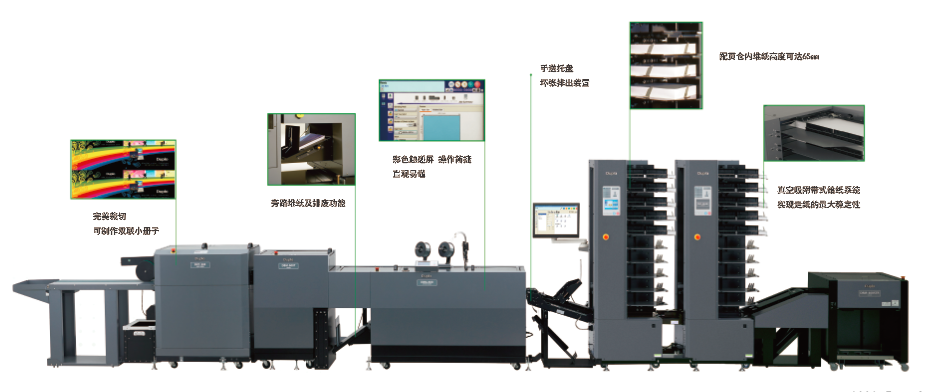

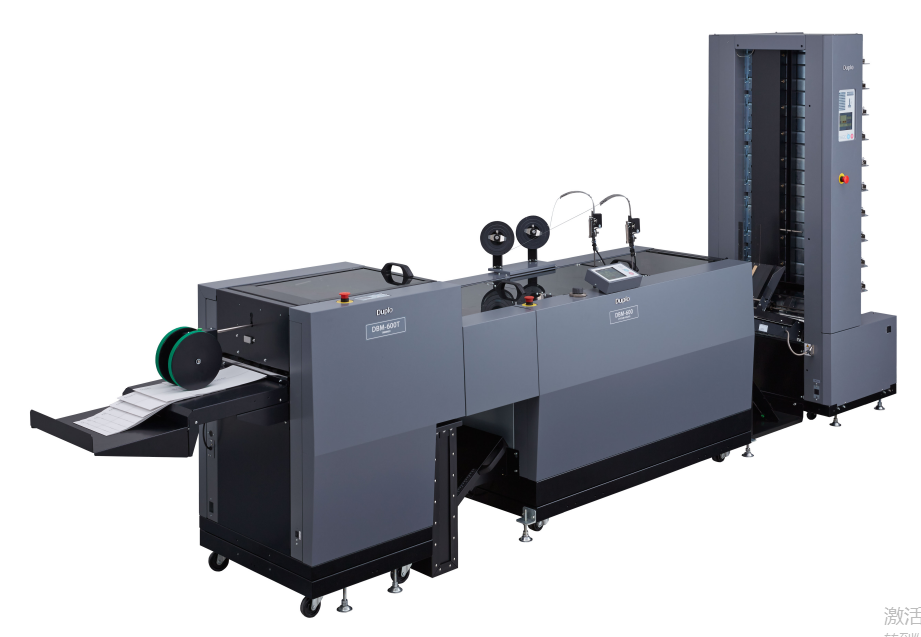

顶佳600i 智能鞍式装订系统是面向高端配页以及书册装订的一款解决方案,他将高速全自动DBM600手册装订与智能DSC10/60i气吸配页机结合,可以高质量完成书册的装订工作。


全自动化便捷操作

用户可通过个人计算机的单一操作掌握运用Duplo DSC 10/60i,个人计算机控制软件,交互界面图形(GUI)简明直观,便于用户完成和保存工作,用户只选择或直接输入纸张尺寸。PC控制器即可自动计算装订位置,另外,下拉式菜单,复选框,以及滑动条等设计也能帮助用户极其便捷的进行调整和设置,同时PC控制器具有无限制的记忆功能,并能独立在60秒之内进行不同工作之间的转换


智能多格给纸

与PC控制器配套的智能多格给纸(IMBF)系统可满足多种工作,它很好地将黑白文件和彩色多媒体相结合,同时也将平版印刷和数字印刷结合,同时,它通过引入多项数据来实现可变数据文件和手册的制作,该系统可自由选择给纸顺序。并广泛适用于不同数量和规格的纸张。通过IMBF系统。堆积收纸器或订折机可以成批量或单张输出文件。


桌越走纸稳定性

DSC-10/60i配备了独特的真空吸附带式走纸系统,能够为不同样式,质量和规格的纸张提供高效可靠地传送工作。其具有高分辨率的光学(不透光)及超声波传感器能够检查递纸的准确性,并在不干扰正常走纸的过程中自动处理错误


错张可直接自动排出至废品收集装置,除光学传感器外,DSC-10/60i配备的超声波接收器可以进一步提高递纸的准确性。不同于光学传感器,超声波接收器可以避免纸上厚度,颜色,墨粉厚度以及黑银所产生的干扰,从而灵活准确地从同一纸仓里输送不同质量的纸张。


用户可以扩展至六个配页塔(60仓),并将同一纸仓分割成2-4个小空间,IMBF 还可以通过插页模式或控制单独纸箱而定制特殊的给纸顺序,并可不停机补纸,重启时自动接续未完成的工作。


高效的输出能力

600i系统能藉由精益工程设计,实现了手册装订过程的合理化与自动化,只需操作者低限度的介入,它在一小时之内可以产出5200个手册或者核对10000批文件,若辅以4钉头组件和中间裁刀系统,甚至可以胜任两倍或两倍以上数量的双联手册装订,DSC-10/60i共有10个纸仓,每个纸仓可存放最大66mm的纸张,用户在使用过程中可以灵活调整纸仓的连接顺序,或将纸仓从工序中单独分离出来,从而在补纸的同时不影响工作的进行


整理和堆放文件功能

DSC-10/60i整理器有能力向左边的DBM-600或者右边的堆纸机进行输送。


DBM-400STR堆纸器--适合数量较大的堆放工作,能双向堆放43.18cm的文件。它位于整理器的右侧,以装订机相对,以便于便携的完成装订和堆放工作。


DCR-ST交叉堆积器--能双向堆放19.99CM的文件,它位于整理器和装订机的连接处。当堆积器停止使用时,纸张和装订机将由旁路直接连接。


附加功能

用户可自由定制600i的功能以完成个性需要

·PC控制器可选择LED彩色触摸屏

·信封工具可帮助从4号到9号纸箱递送9号或10号信封

·超声波接收器可以在油墨或黑影较重的情况下核查准确度,单一的工具箱对应两盒纸箱,五个工具箱可以涵盖所有纸箱的任务处理

·四钉头+中间裁刀系统可以双倍完成任务

·DKT-200双刀修边机和三刀修边可完成全出血裁切

·SAM-500/DSS-350可完成平整,四方的书脊制作

·DSF-2200和600i的结合可以使得600i更加全面

操作者可以在同一个系统内完成不同版本的文件处理



一、DSC-1060全自动配页机

配页仓数:10仓/塔,最多可连接6塔(60仓)

适用纸张尺寸:最小104×147.3mm最大350×610mm,具备纸张厚度存储和调用功能

适用纸张重量:普通纸52-300g/㎡铜版纸79-300g/㎡

仓内堆纸高度:65mm

配页速度:最大10,000套/小时,在速度区间内可无极调速,可任意设定分组配页。

送纸方式:内置式涡轮真空泵+真空吸附传送带

控制器:Pc控制器/IMBF/LCD彩色触摸屏液晶控制面板

计数器:5位数顺序反序方向显示,按键输入

电源要求:60HZ,7.9-9. 4A,12V

功耗:910-960W

尺寸(宽x深x高):86.4cm×83.8mm×198.1cm

重量:约306kg

扩展功能配件:DSC-10/60i配页塔桥接器(塔与塔之间的连接器);反向收纸器)

DBM-400STR堆纸机/STL大容量堆纸器:DCR-ST左出口交叉堆纸机;DCR-BP旁路连接器

LDR连接器,DSF2200数码给纸器 (Duetto),DSC1060信笺/信封组件


二:600i全自动订折机

适用纸张尺寸:最小104×169mm   最大364x640mm

折纸能力:不低于50张80g/㎡纸张,厚度5mm,成品10m

装订能力:不低于50张80g/㎡厚度5m,成品10mm

生产速度:4600套/小时(A4开本100页80g/㎡纸张);

选配4钉头和中间裁刀时9200套/小时。

钉头数量:标配2个钉头;可选配3、4个钉头

钉头型号:浩勒43/6s

装订方式:骑马订、平订、角订,只折不订、折页平订

纸张类型及尺寸记忆设定:20种

功率要求:120V  60Hz  4.5A

尺寸(长x宽x高):186cmX94cmX181cm

重量:377kg


三:400STR收纸堆积机

纸张/书册尺寸:最小209mm×139mm   最大350mm×500mm

收纸容量:450mm

收纸速度:9,800套/小时

电源要求:60HZ    2.2A   120V

重量:148kg



四、DBM-600T裁切机(前口裁切)

适用书册尺寸:最小104.9mm×85mm   最大364mm×320mm

完成品尺寸:最小104.9mm×75mm       最大364mm×304mm

裁切宽度:不裁切/1-25mm可调整

裁切厚度:不裁切/0.1-10mm可调整

裁切速度:5000册/小时(A4开本)

电源要求:60HZ, 6.5A, 120V

尺寸(长x宽x高):71.12cm ×71.12cmX111.76cm

重量:233.15kg


五、DKT-200裁切机(天头、地脚裁切)

适用书册尺寸:最小119mm×75mm    最大351mm×254mm

当使用中间裁刀时:最小199mm×75mm  最大:353mm×254mm

完成品尺寸最小:最小119mm×75mm     最大351mm×254mm

当使用中间裁刀时:最小:89.9mm×75mm  最大:174mm×254mm

裁切宽度:不裁切/1mm-30mm可调整

裁切厚度:不裁切/0.1-10mm可调整

速度:裁切速度:5000册/小时(A4开本)

安装中间裁刀时:9600册/小时

电源要求:220-240V   60Hz   4.1A   640W

体积(长x宽高):93.98cmX81.28cmX116.84cm/231.14cmX81.28cmX119.38cm

(含收书部分)重量:471.73kg


六、 DCR ST交叉堆纸机

适用纸张/书册大小:大号托盘:215×320mm-355×450mm

小号托盘:148×250mm-210×325cm

堆纸高度:大号托盘100m小号托盘200m

速度:大号托盘:3000册/小时  27.94cmx73.18cm

小号托盘:4000册/小时    21.59cmX27.94cm

其他功能:交叉和直接堆积可调整设置时间间隔

电源要求:120V  60HZ   1.0A

体积(长x宽x高):710m×686m×635m

重量:主机:43.998kg   大号托盘:8.16kg   小号托盘:8.16kg

注意:在与装订进行在线使用时,需要配置安装旁路输送器
