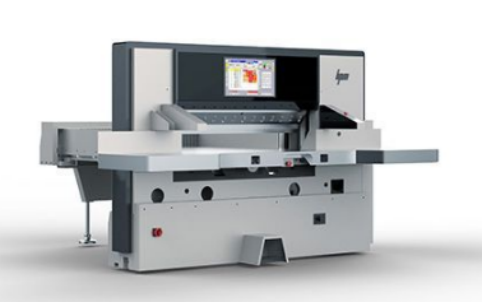

DINGA数码 SPM92S19 裁纸机
产品优势概况
1.采用日本夏普工业真彩液晶全触摸显示屏。
2.结合德国的操作系统,满足国内操作习惯,保证操作的方便。
3.主板采用意大利进口工业芯片。
4.触摸屏实时响应,高速灵敏。
5.具备信号放大功能,抗干抗强。避免驱动老化造成尺寸误差。
6.刀前尺寸显示,方便校对裁切尺寸,
7.支持200组程序数据,每组200刀。
8.加减乘除自由运算,时时输出程序。
9.推纸器位置分辨率0.01mm,采用闭环控制,电气定位误差不大于士0.01mm,无须定位误差调整
10.具备相对当前位置的相对定位功能。
11.微量补偿,快速修正因纸变形而产生的程序误差。
12.快速查找制定的刀数。
13.气垫程序,每一刀气垫程序可编程。
14.自动裁切信号的时间设定和取消。单独自动裁切按键密码启动。
15.手动高低速快速切换。
16.推纸程序,自动推出纸张,确保安全,提高操作效率。
17.自动裁切可编程。示教编程。
18.显示精度为0.01mm。
19.订单管理可以输入中文,英文。多语言功能。
20.手动、自动快速交叉操作,尽可能地提高操作效率。
21.语言信息提示,准确判断设备的状况。
主要技术规格
设备类型 | 液压全程控落地式切纸机 |
设备型号 | 顶佳SPM92S19 |
运转机构 | 涡轮蜗杆传动,机械制动,液压离合 |
液压控制系统 | 组合阀技术,标准液压元件: 插装式液压阀技术,裁切回路液压柔性控制,压纸器锁压功能,脚踏压纸器安全压力控制 |
保护罩 | 全封闭平台保护罩 |
工作台 | 镀铬整体两侧前凸式无缝工作台 |
气垫 | 全封闭式气垫 |
压纸器 | 液压驱动,带锁压功能 |
推纸器 | 线性双导轨导向、滚珠丝杠传动 |
裁切区域保护装置 | 高分辨率光电保护装置 |
刀位调整 | 刀座凸轮刀位调整装置 |
刀锁 | 内置式电子刀锁 |
裁切速度 | 最大45次/分钟 |
压纸压力 | 最大3000N |
裁切宽度 | 最大9200mm |
裁切长度 | 最大9200mm |
裁切高度 | 最大125mm |
推纸速度 | 32米/分钟 |
主板 | 60米/分钟,显示即时到位 |
信号 | 无误差抗干扰信号,带放大功能, |
主控制操作界面 | 19寸液晶真彩色触控屏幕 |
状态提示 | 语音提示设备状态 |
管理语言 | 支持中文、英文、阿拉伯数字输入 |
程序模板 | 200组,每组200刀 |
尺寸显示 | 刀前尺寸校对显示 |
精度显示 | 精确度为0.01mm/0.001英寸 |
压纸方式 | 液压压纸,弹簧返回 |
压力调整 | 比例阀显示,触控屏直接调整压力 |
运算功能 | 加减乘除即时运算即时输出 |
定位 | 即时相对位置定位 |
定位修正补偿 | 自动微量补偿,即时修正,上一刀相对编程修正 |
裁切次数和顺序 | 一键查找指定刀数,即时更改下一刀数据,即时插入列队中新刀数功能 |
关气距离控制 | 可根据实际裁切表面情况分别设定不同关气距离,保障切纸精度。 |
气垫设定 | 每一刀气垫可分别编程设定 |
自动裁切信号 | 单独自动裁切按键密码启动,可设定时间并取消,避免误操作 |
操作切换 | 手动/自动快速交叉切换 |
速度设定 | 手动高速低速快速切换 |
推纸 | 自动推纸 |
纸张整理 | 可设定自动纸张整理程序 |
压纸设定 | 可设定自动压纸程序 |
自动裁切 | 可编程自动裁切程序,带有演示教学编程功能 |
标记设置 | 标签和等分编程设定后,自动返回第一刀 |
设备占地尺寸 | 2300宽×2200深 |
